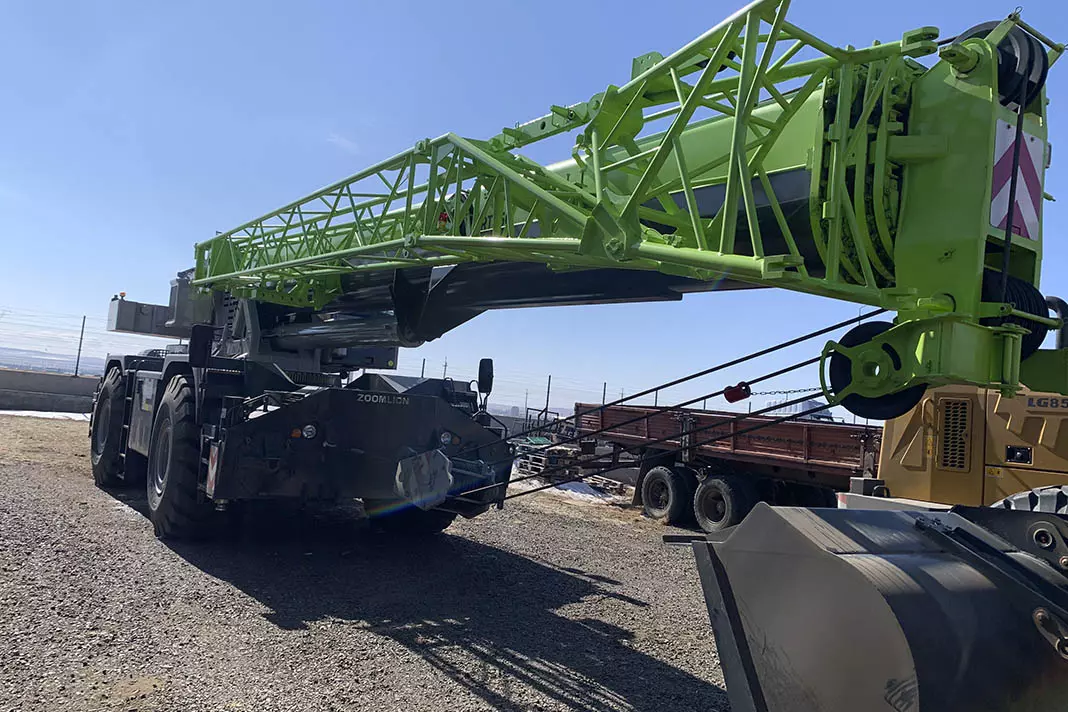

Zoomlion ZRT850, Краны

Стреловой самоходный кран Zoomlion на короткобазном шасси Zoomlion ZRT850 отличается широкой колеей, короткой базой, отличной устойчивостью, малым радиусом поворота, возможностью работы в круговой зоне 360 градусов. Данный кран может работать на колесах в стесненных условиях, а также может передвигаться с грузом. Основные характеристики Данный кран широко используется на строительных площадках, нефтяных месторождениях, складах, грузовых дворах, базах материально-технического снабжения и других местах для выполнения погрузочно-разгрузочных работ и передвижения на короткое расстояние. Данный кран состоит из: крановой надстройки короткобазового шасси, включая силовую установку, трансмиссию, подвески, систему рулевого управления, тормозную систему, механизм подъема, механизм подъема стрелы, механизм поворота, стрелу и гусек, поворотную платформу, раму, опоры, гидросистему, электросистему, кабину крановщика и т.д. Крановая надстройка Стрела Стрела состоит из пяти секций стрелы U-образного профиля, изготовлена из высокопрочной стали. Механизм телескопирования стрелы состоит из двух гидроцилиндров телескопирования и двух комплекта канатов втягивания и канатов выдвижения. На гидроцилиндре установлен балансировочный клапан. В головной части стрелы установлены 6 блоков. Изменение кратности запасовки каната может производиться без снятия клина. На оголовке стрелы может устанавливаться одиночный блок. Длина полностью втянутой стрелы: 12100 мм Длина полностью выдвинутой стрелы: 47000 мм Время полного выдвижения секций телескопической стрелы: 120 с Гусек Данный кран оснащен двумя секциями гуська. Секции гуська представляют собой решетчатую конструкцию. Вторая секция гуська может выдвигается из первой секции гуська. В транспортном положении весь гусек возвращается в транспортное положение и закреплен сбоку стрелы. На оголовке гуська установлен одиночный блок. Угол установки гуська: 0°, 15° и 30° Длина гуська: 9,5 м / 16 м Механизм подъема стрелы Применяется одинарный гидроцилиндр подъема стрелы, расположенный спереди, с двухсторонним балансировочным клапаном. Угол наклона стрелы: от -1° до 80° Время полного изменения вылета стрелы (от -1° до 80°): 46 с. Механизм подъема Главная и вспомогательная лебедки Главная и вспомогательная лебедки оснащены одинаковыми деталями. Подъем и опускание грузов осуществляются барабаном лебедки, который приводится в действие регулируемым аксиально-поршневым гидромотором через планетарный редуктор. Канат Применяется нераскручивающийся канат. Максимальное тяговое усилие на одинарном канате: 6500 кг Максимальная скорость одинарного каната: 130 м/мин (на четвертом слое навивки каната) Диаметр каната: Φ20 мм Длина каната главной лебедки: 260 м Длина каната вспомогательной лебедки:140 м Крюковые подвески Главная крюковая подвеска грузоподъемностью 70 т: – с 6 блоками, вращающимся крюком и устройством предотвращения отцепления груза от крюка. Закреплена на раме впереди поворотной платформы. Вспомогательная крюковая подвеска грузоподъемностью 6 т: – с вращающимся крюком и устройством предотвращения отцепления груза от крюка. Предназначена для работ с одиночным блоком на оголовке стрелы или с гуськом. Сохранена в трубе на раме. Крюковая подвеска грузоподъемностью 85 т (опционное оборудование): – с 6 блоками, вращающимся крюком и устройством предотвращения отцепления груза от крюка. Закреплена на раме впереди поворотной платформы. Механизм поворота Состоит из гидромотора, планетарного редуктора, маленькой шестерни и опорно-поворотного устройства и др.. Гидромотор приводит маленькую шестерню в движение через планетарный редуктор, в результате чего наружный зубчатый венец поворотной опоры на поворотной платформе вращается относительно внутреннего зубчатого венца поворотной опоры на раме, и осуществляется поворот платформы в круговой зоне 360°. Применяет тормоз нормально-закрытого типа с гидроуправлением, обладает функцией растормаживания и использует гидравлическое устройство блокировки поворота платформы. Частота вращения поворотной части крана: 0 – 2° об/мин. Поворотная платформа Поворотная платформа представляет собой металлоконструкцию из листовой стали (стенок). Гидросистема Масляные насосы Сдвоенный насос переменной производительности, установленный у коробки отбора мощности, предназначен для работ механизма телескопирования стрелы, механизма подъема стрелы, механизма подъема, устройства блокировки поворота платформы и подачи масло с серводействием. Шестеренчатый насос, последовательно соединенный сзади насоса переменной производительности, предназначен для работ опор, тормозной системы, радиатора, трансформатора и кондиционера. Шестеренчатый насос, установленный у двигателя, предназначен для работ механизма поворота и системы рулевого управления. Гидрораспределители Применен четырехсекционный направляющий распределитель с гидроуправлением компенсацией давления после клапана. Трубопроводы На возвратной магистрали установлен маслоохладитель с воздушным охлаждением, который приводится в движение электродвигателем. На гидравлических трубопроводах отверстия для измерения давления, значения давления отображаются на панели приборов. Гидробак Вместимость: 1000 л Фильтры На масляной магистрали опор, системы управления, кондиционера, тормозной системы установлен фильтр высокого давления, точность фильтрации которого составляет 10µ. В гидробаке установлен два фильтра возвратной магистрали, точность фильтрации которого составляет 12µ. Органы управления Управление крановыми операциями осуществляется двумя рукоятками, расположенными с обоих сторон от сиденья крановщика (это соответствует стандарту ISO). Левая рукоятка управляет механизмом поворота и вспомогательной лебедкой. Правая рукоятка управляет механизмом подъема стрелы и главной лебедкой. Допускаются совмещение крановых операций. Кабина крановщика Управление краном Zoomlion ZRT850 для выполнения передвижения и крановых операций осуществляется из кабины крановщика. Данный кран оборудован одноместной кабиной с левосторонним рулевым управлением. Данный кран применяет гидравлический рулевой механизм EATON (Ji’ning), автомобильный кондиционер Yuxin (He’nan) и воздушный отопитель Jingwei (Beijing). Выбросы отработавших газов соотвествуют требованиям европейских экологических стандартов. С обоих сторон от сиденья установлены пульты управления. Левый пульт управления может перевернуться для удобства входа в кабину и выхода из кабины. Расположение и направление движения органов управления механизмами соответствуют требованиям ASME B30.5-2007 и ISO. Габаритные размеры кабины: Длина: 1810 ± 5 мм Ширина: 1050± 5 мм Высота: 1710 ± 5 мм Ограничитель грузового момента (ОГМ) Когда фактический грузовой момент приближается к номинальному, ОГМ сигнализирует звуковым и световым сигналами. Когда фактический грузовой момент достигает номинального, ОГМ запрещает выполнение опасных операций, при которых увеличивается грузовой момент. В состав ОГМ входит координатная защита, которая позволяет ограничить рабочую зону при работе в стесненных условиях (рабочий вылет, угол наклона стрелы, высоту подъема, угол поворота платформы). На дисплее ОГМ отображаются: угол наклона стрелы или процентное отношение фактического грузового момента к номинальному; длина стрелы или вес крюковой подвески по умолчанию; фактический рабочий вылет или угол поворота платформы; фактическая грузоподъемность; максимальная грузоподъемность; угол установки гуська или кратность запасовки каната; положение стрелы; положение выносных опор (опоры полностью выдвинуты, наполовину выдвинуты, полностью втянуты) или работа на колесах; столбчатая диаграмма. В столбчатой диаграмме отображается процентное отношение фактического грузового момента к номинальному или рабочее давление в гидросистеме. Опоры Опорный контур имеет H-образную форму. 4 выносных опоры являются гидравлическими. Из кабины можно осуществлять синхронное выдвижение (втягивание) опор и выдвижение (втягивание) опоры по отдельности. В каждом гидроцилиндре вывешивания крана установлен двухсторонний гидрозамок, что обеспечивает безопасную блокировку опоры во время работы и передвижения крана. Поперечные балки опор сварены непосредственно на раме. Каждая из опор имеет три положения: полностью выдвинутое, наполовину выдвинутое и полностью втянутое. База выносных опор: 7380 мм. Расстояние между выносными опорами: 7300 мм при полностью выдвинутых опорах; 5100 мм при наполовину выдвинутых опорах; 2900 мм при полностью втянутых опорах. Шасси Тип С заднем расположением двигателя, с левосторонним рулевым управлением. Колесная формула: 4 × 2 и 4 × 4 Рама Сварная рама коробчатого сечения из высокопрочной стали. Двигатель Модель двигателя Дизельный ДВС QSB6.7 Тип двигателя 4-тактный, 6-цилиндровый дизельный двигатель с непосредственным впрыском топлива, водяным охлаждением и турбонаддувом Характеристики двигателя Максимальная мощность: 194 кВт при 2400 об/мин. Максимальный крутящий момент: 990 Нм при 1500 об/мин. Трансмиссия Автоматическая гидравлическая коробка передач с электрическим управлением, имеет два режима привода: привод на два колеса и провод на четыре колеса. Имеются несколько передач переднего хода и передач заднего хода. Переключение передач при невыключенном сцеплении (под нагрузкой) осуществляется электрогидравлическим способом. Применяется система автоматической блокировки. Рабочий гидронасос и насос системы рулевого управления отберут мощность непосредственно от коробки передач. Мосты Передний мост Передний мост является управляемым и ведущим, с планетарным редуктором и тормозом, имеет жесткую связь с рамой. Задний мост Задний мост является управляемым и ведущим, с полностью разгруженным полуосями, планетарным редуктором и тормозом. Система рулевого управления Применяет полностью гидравлический рулевой механизм. Рулевое колесо управляет цилиндром управляемого ведущего моста для осуществления поворота крана. Существуют четыре режима поворота: поворот двух передних колес; поворот двух задних колес; поворот передних колес и задних колес в противоположные стороны; поворот четырех колес в одну сторону (режим краба). Подвески Подвеска переднего моста: Передний мост является жестким мостом, соединяется с рамой непосредственно. Подвеска заднего моста: Качающая ось + гидроцилиндр подвески. Тормозная система Рабочий тормоз Дисковые тормоза, действующие на ступицы четырех колес, с гидравлическим управлением. Стояночный тормоз С пружинным замыканием и гидравлической разблокировкой, установлен на входном валу переднего моста. Электросистема Источник питания: 24 В постоянного тока. 2 аккумуляторной батареи: 12В, 120 Ач. Топливный бак Вместимость: 300 л Шины Типоразмер шины: 29.5-25-34PR Устройства безопасности Ограничитель грузового момента; Вращающаяся сигнальная лампа и звуковой сигнал; Ограничитель высоты подъема крюка; Ограничитель сматывания каната; Балансировочные клапаны; Гидрозамки; Предохранительные гидроклапаны; Тормоз механизма поворота; Устройство блокировки поворота платформы; Указатель угла наклона стрелы; Фиксаторы опор; Кнопка аварийной остановки; Индуктор скорости вращения барабана лебедки
