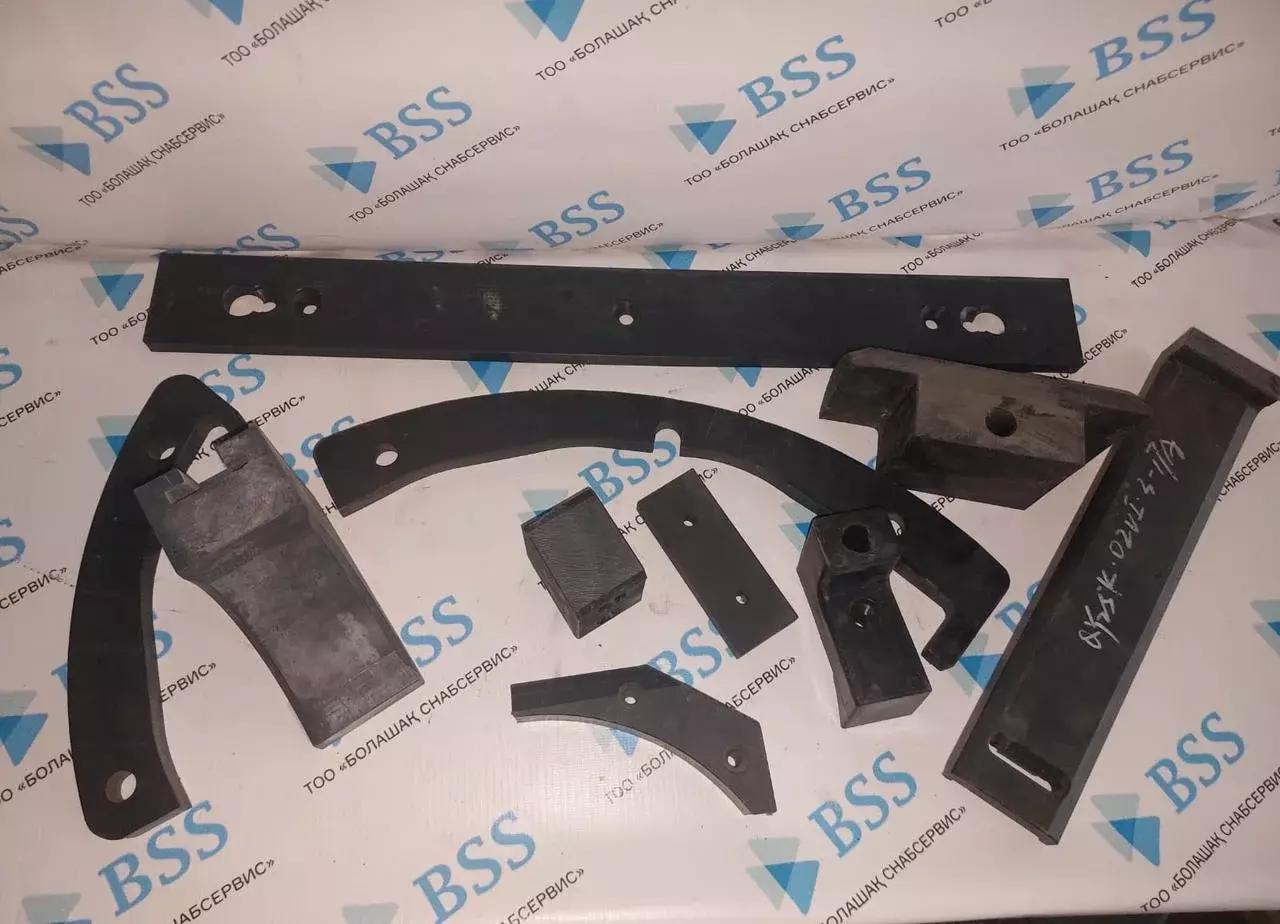

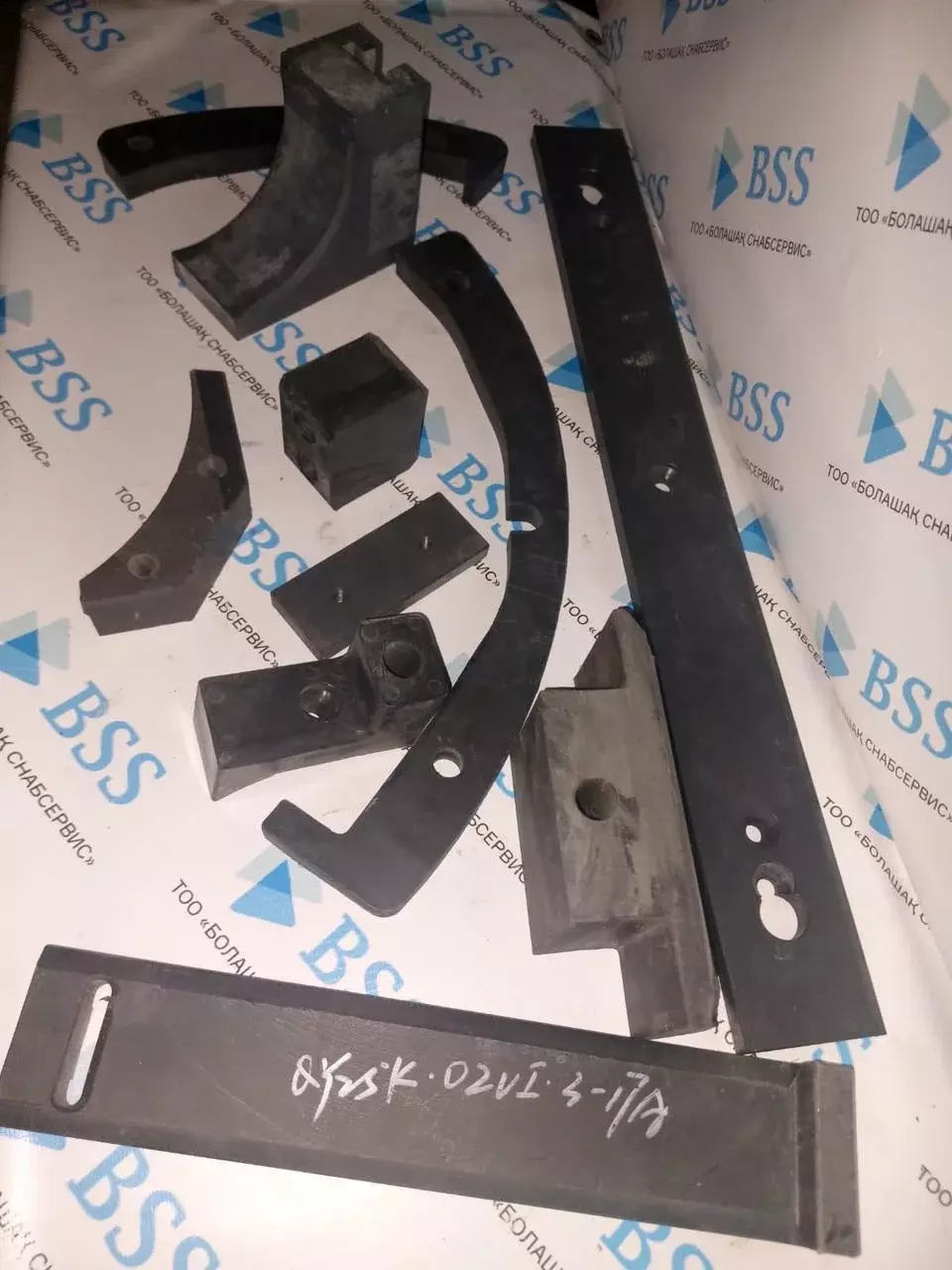

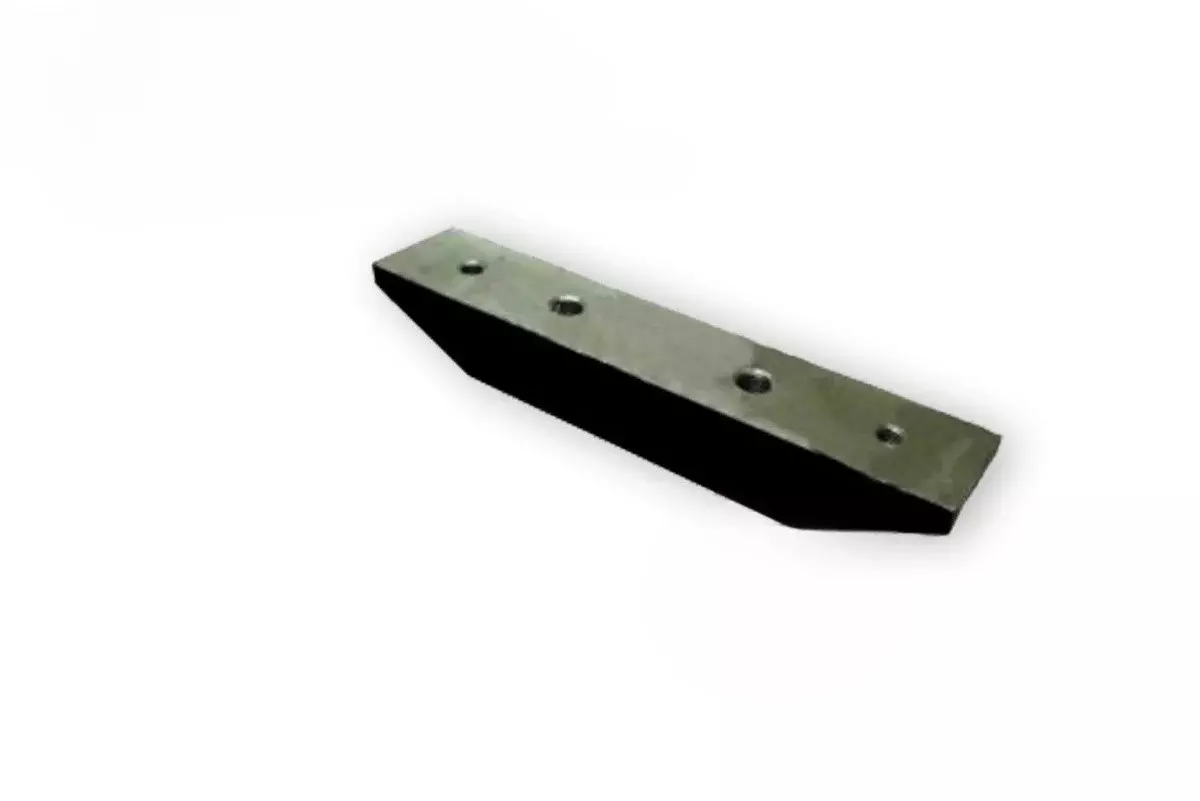

Плиты скольжения (ползуны) на автокран XCMG QY025K

Ползуны на автокран Опора скольжения (плита скольжения) предназначена для уменьшения сил трения на секциях стрелы автокранов. Для предотвращения бокового смещения в передней части секций предусмотрены боковые упоры с возможностью регулировки зазора, в задней части секций установлены боковые накладки. На некоторых моделях кранов предусмотрен механизм фиксации секций в выдвинутом состоянии. Как правило причиной замены ползунов (плит скольжения) стрелового оборудования автокрана является их износ, вследствии чего выдвижение и втягивание секций стрелы происходит неравномерно, с рывками. Плита скольжения (ползун) это элемент конструкции стрелы автокрана который обеспечивает относительное перемещение двух поверхностей с минимальным трением. Плиты скольжения (ползуны) телескопических секций уменьшают трение и плавность хода при выдвижении и втягивании секций стрелы, а так же для устранения зазоров между секциями, конструкцией предусмотрена установка ползунов между внутренними и наружными стенками секций. Неподвижные ползуны установлены в головных нижних частях первой, второй и третьей секциях стрелы, а подвижные, - на верхних задних частях второй, третьей и четвертой секциях. При перемещении, верхняя секция стрелы опирается на плиты скольжения установленные в нижней передней части основания, а сзади на плиты скольжения , установленные в верхней части верхней секции стрелы. При сборке зазоры между ползунами и поверхностью секций регулируются установкой прокладок , а так же прокладки устанавливаются дополнительно по мере износа ползунов (опор скольжения) в процессе эксплуатации.
