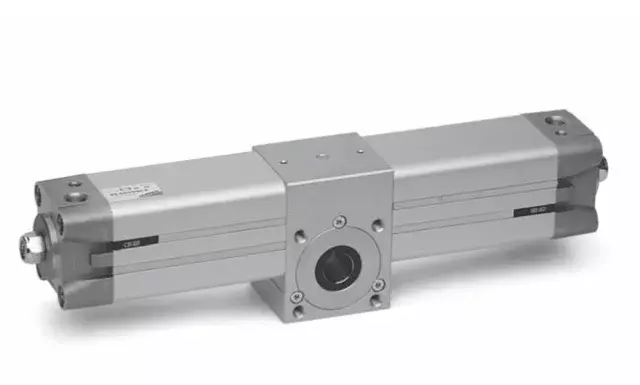

Поворотные цилиндры. Серия 69. 781230508

Действие двустороннее Диаметр 32, 40, 50, 63, 80, 100, 125. Конструкция стяжные шпильки внутри корпуса Крепление через резьбовые отверстия в корпусе с помощью крепежных элементов 60 серии Подшипники качения (Ø 32 мм направляющие из бронзы, покрытой тефлоном) Рабочая температура 0°С - 80°С (при сухом воздухе -20°С) Рабочее давление 1 - 10 бар Рабочее тело фильтрованный воздух с распыленным маслам и без масла Стандартный угол поворота 90°, 180° (другие по заказу) Поворотные цилиндры Серии 69 были разработаны 7 различных диаметров. Возможны два варианта выходного элемента - в виде втулки со шпоночным пазом, либо в виде вала со шпоночным пазом. Благодаря применению специальных материалов эти цилиндры могут эффективно использоваться в экстремальных условиях. Высокое качество материалов и их обработки позволило обеспечить жесткие допуски на угловые перемещения. Поворотная втулка изготовлена из закаленной шлифованной стали и установлена на двух подшипниках качения. Поршень и система демпфирования в крайних положениях так же, как и система, испытанная в цилиндрах Серии 60, а заводская смазка позволяет обеспечивать работу как без, так и с дополнительной смазкой. На крышках имеются винты регулировки угла поворота в пределах ±5°. Вращение по часовой стрелке.
