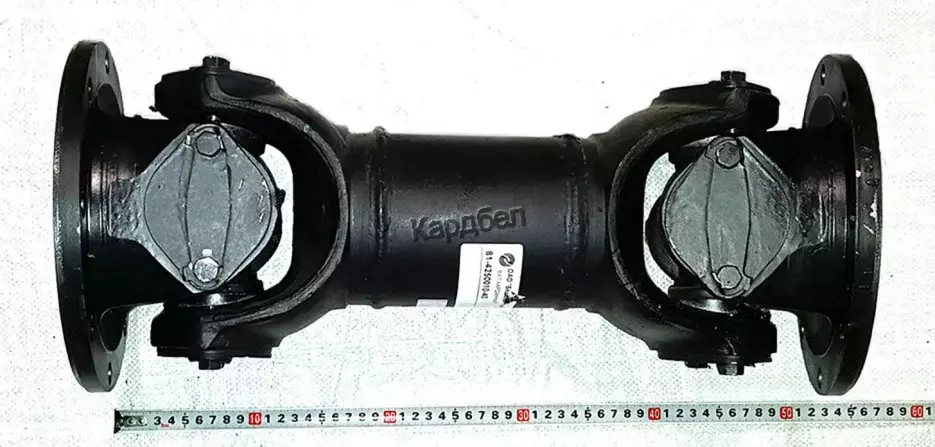

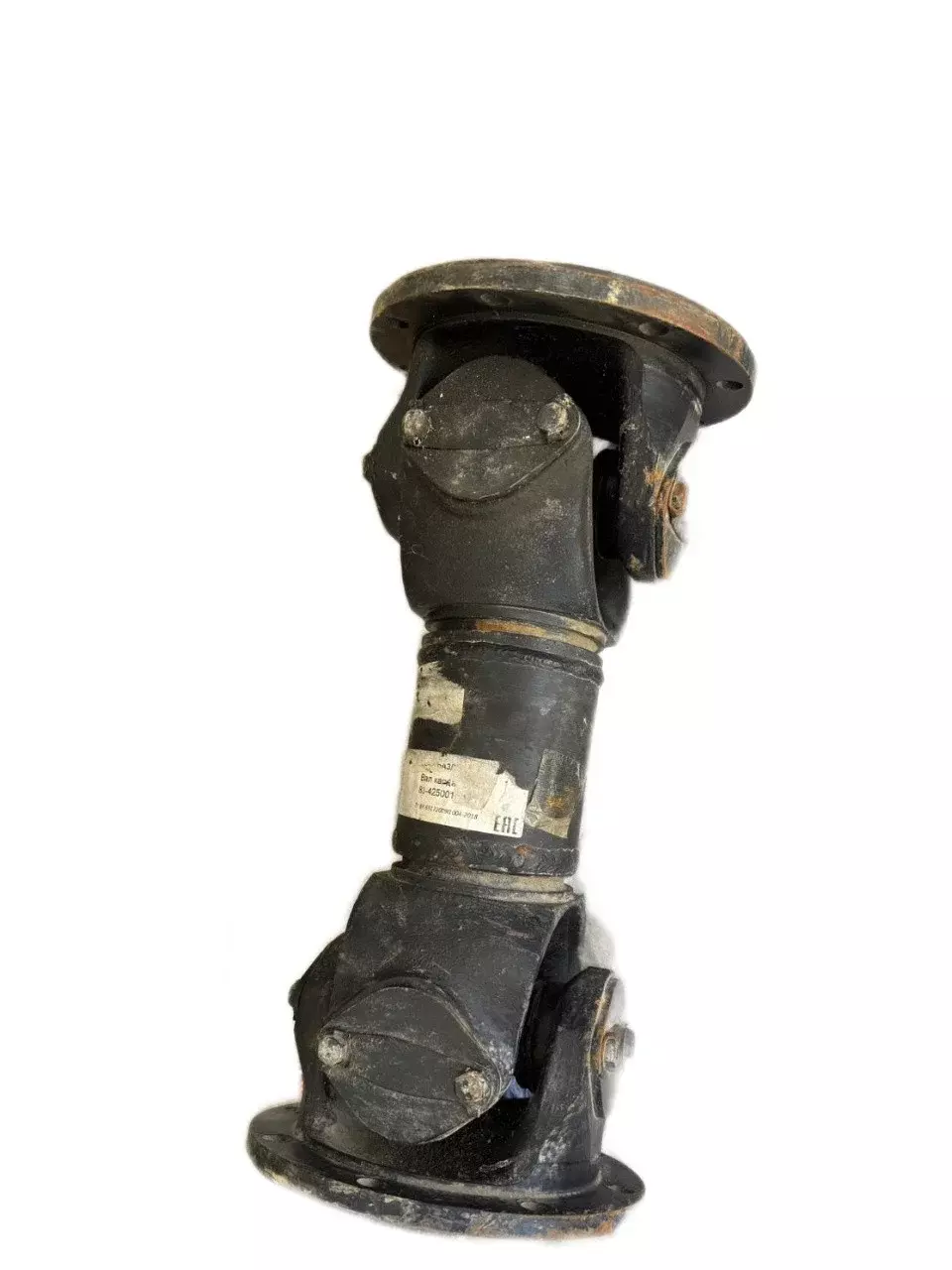

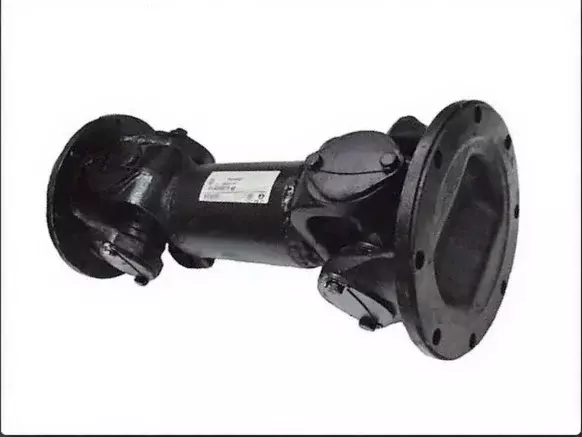

карданный вал 81-4250010-40

Технические характеристики: длина карданного вала (L) = 512 mm (без механизма компенсации длины, "без рабочего хода"); применяемые фланцы 540-2201049-Б (круглые, гладкие) присоединение фланца - 8 отверстий * (d) = 14 mm; диаметр по центрам противоположных отверстий (D1) = 205 mm, диаметр буртика (D2) = 223 mm, высота буртика (h) = 4 mm, обод (D) = 230 mm; применяемая крестовина - 81-2205025 либо 7522-2201025-03 (крепление пластинами и болтами), применяемые подшипники - 804709А4С10 либо 804709А2С10 (пр-во Беларусь) - Наружный диаметр подшипника (D) = 62 mm, диаметр шипа крестовины (d) = 45,275 либо 45 mm - Расстояние по торцам подшипников (H) = 173 mm, расстояние по торцам шипов (h) = 161 mm в последних модификациях применение крестовин 7522-2201025-11 (с запрессовкой; спец.параметры обработки фланцев и вилок) максимальный угол поворота шарнира a1=a2=24° максимальный крутящий момент до деформации (Мд) = 22700 Nm максимальный крутящий момент до разрушения (Мр) = 30000 Nm внутренний диаметр трубы и толщина стенки (dxS) = 105х6 mm масса карданного вала (M) = 43 kg
